Obrábacie centrum

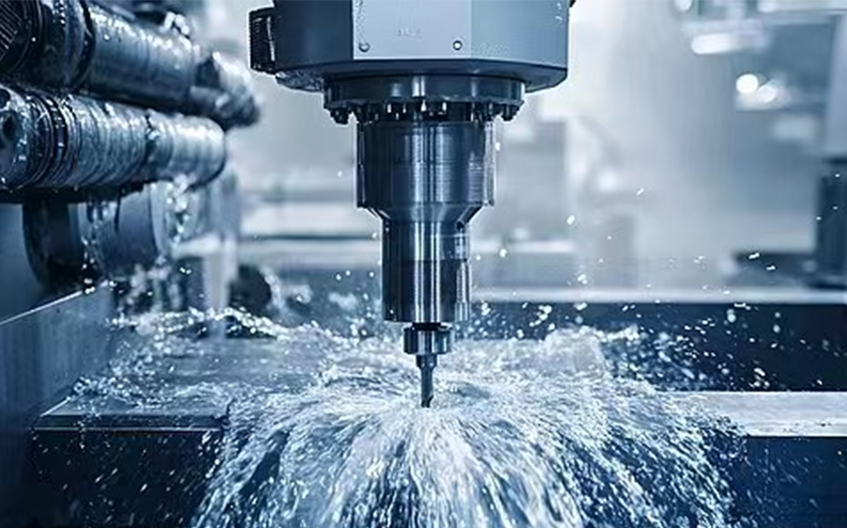

CNC obrábacie centrum si možno predstaviť ako vysoko presný, vysoko automatizovaný „univerzálny výrobný stroj“. V podstate ide o počítačom riadený obrábací stroj, ktorý začína surovým blokom kovu alebo plastu a prostredníctvom automatickej výmeny rôznych rezných nástrojov – frézovanie, vŕtanie, vyvrtávanie a závitovanie – ho nakoniec „vytvaruje“ do komplexnej presnej časti.

Ak je sústruh švajčiarskeho typu „špecialista na výrobu štíhlych, malých súčiastok hriadeľa“, potom je obrábacie centrum „generalista schopný vyrábať súčiastky rôznych zložitých tvarov“, ako sú puzdrá, formy a súčiastky doskového typu.

Zjednodušene povedané, CNC obrábacie centrum je v podstate CNC fréza vybavená automatickým meničom nástrojov (ATC). Tento menič nástrojov je kľúčovou vlastnosťou, ktorá ho odlišuje od bežných fréz.

Základný pracovný postup:

Kovový (alebo plastový) blok je pripevnený k pracovnému stolu.

Podľa naprogramovaných pokynov vreteno automaticky vyberie prvý nástroj (napr. čelná fréza) z ATC a vykoná obrábanie.

Po dokončení prvej operácie sa vreteno automaticky vráti do ATC, vymení prvý nástroj, zdvihne druhý nástroj (napr. vŕtačku) a vykoná vŕtanie.

Tento proces sa opakuje, kým sa nedokončia všetky operácie.

Na základe orientácie vretena sa obrábacie centrá delia hlavne do troch typov:

Vertikálne obrábacie centrum (VMC): Vreteno je kolmé na pracovný stôl. Toto je najbežnejší typ, ideálny na spracovanie diskov, platní, foriem a dielov s jednoduchou geometriou.

Horizontálne obrábacie centrum (HMC): Vreteno je rovnobežné s pracovným stolom. Ponúka lepšiu tuhosť a odvod triesok, vďaka čomu je vhodný pre zložité diely skriňového typu, ako sú bloky motorov a skrine prevodoviek.

Portálové obrábacie centrum: Veľký stroj, kde sa most (portál) tiahne cez pracovný stôl ako brána. Používa sa na obrábanie veľmi veľkých obrobkov, ako sú súčasti lietadiel alebo veľké automobilové matrice.

Hlavné výhody: Kľúčové výhody
  • 01

    Koncentrácia procesu: Jedno nastavenie dokončí všetky operácie

    Toto je najvýznamnejšia výhoda obrábacieho centra. S neupraveným blokom upevneným na mieste mu automatická výmena nástrojov umožňuje automaticky vykonávať viaceré operácie — frézovanie, vŕtanie, rezanie závitov, vyvrtávanie atď. To eliminuje chyby spôsobené prenášaním dielov medzi rôznymi strojmi a opätovným upínaním, čo vedie k mimoriadne vysokej presnosti a účinnosti.

  • 02

    Vynikajúca presnosť a konzistencia obrábania

    Ako CNC stroj sú všetky pohyby obrábacieho centra presne riadené vysoko presnými guľôčkovými skrutkami a servomotormi. Presnosť polohovania a opakovateľnosť sú zvyčajne na úrovni mikrónov (0,001–0,005 mm). Automatizované programovanie zaisťuje, že každý diel vo výrobnej dávke je prakticky identický – konzistencia produktu je vynikajúca.

  • 03

    Výkonné komplexné povrchové obrábanie

    Toto je jedinečná sila, ktorá odlišuje obrábacie centrá od konvenčných strojov. Okrem základného 3-osového obrábacieho centra existujú pokročilejšie 4-osové a 5-osové obrábacie centrá. Pridaním rotačných osí môžu obrábať zložité 3D povrchy – ako sú obežné kolesá, vrtule a dutiny foriem – v jedinom nastavení. S tradičnými obrábacími strojmi je to jednoducho nemožné.

  • 04

    Vysoká automatizácia a flexibilita


    Obrábacie centrum vybavené automatickým výmenníkom nástrojov (ATC) a dostatočnou kapacitou zásobníka nástrojov môže pracovať bez dozoru po dlhú dobu. Je tiež vysoko flexibilné: jednoduchou zmenou programu obrábania a prípravkov môže to isté obrábacie centrum prejsť z výroby „automobilových dielov“ na „zdravotnícke zariadenia“. Vďaka tomu je ideálny pre veľkoobjemovú produkciu.

Výber a aplikácie: Je to pre vás to pravé?

Typické časti:

Formy: Formy na vstrekovanie plastov, formy na tlakové liatie atď. Toto je hlavná aplikácia pre obrábacie centrá.

Kryty/skriňové diely: Bloky motorov, skrine prevodoviek, telesá čerpadiel atď. Tu sú preferovanou voľbou horizontálne obrábacie centrá.

Diely doskového / kotúčového typu: Príruby, kryty ventilov, konektory robotických ramien atď. Vynikajú vertikálne obrábacie centrá.

Komplexné konštrukčné časti: Letecké konštrukčné komponenty, obežné kolesá, kryty smartfónov (často vyžadujúce viacosové simultánne obrábanie).

Požiadavky na dávku: Vysoko flexibilné. Obrábacie centrá sú vhodné ako pre maloobjemovú, veľkoobjemovú výrobu vysokohodnotných dielov, tak aj pre veľkoobjemovú masovú výrobu, ak sú integrované s automatizovanými systémami nakladania/vykladania.

Kľúčové kritériá výberu:

Veľkosť obrábania: Toto je primárna špecifikácia. Musíte si vybrať stroj s veľkosťou stola a pojazdmi osi X/Y/Z, ktoré vyhovujú celkovým rozmerom (dĺžka, šírka, výška) vašich dielov.

Rýchlosť a výkon vretena: Pre ťažké hrubovanie zvoľte vysoký výkon; zvoľte vysoké otáčky vretena na dokončovanie alebo obrábanie mäkkých materiálov, ako sú hliníkové zliatiny.

Kapacita zásobníka nástrojov: Čím je proces zložitejší, tým viac typov nástrojov je potrebných a tým väčšia je potrebná kapacita zásobníka nástrojov. Bežné kapacity zahŕňajú 16, 24 alebo 32 nástrojov.

Počet simultánnych osí: Pre jednoduché 2,5D diely postačuje 3-osový stroj. Pre zložité zakrivené povrchy vyžadujúce viacstranné obrábanie v jednom nastavení je potrebný 4-osový alebo 5-osový stroj.

CNC riadiaci systém: Bežné systémy zahŕňajú FANUC, Siemens, Mitsubishi, Heidenhain atď. Stabilita systému priamo ovplyvňuje používateľskú skúsenosť.

Trh a hodnota:
CNC obrábacie centrá sú „materskými strojmi“ modernej výroby a kľúčovým ukazovateľom priemyselnej kapacity krajiny. Dnešný trh zahŕňa popredné medzinárodné značky ako DMG MORI a Mazak, ako aj vysoko vyspelé čínske značky ako Haitian, Guosheng a Neway. Čínske značky sa stali veľmi schopnými pre štandardné obrábacie aplikácie a ponúkajú výhody, ako je vysoký pomer ceny a výkonu a rýchla odozva miestnych služieb.
