Bezhrotá brúska

Bezhrotá brúska je obrábací stroj špeciálne navrhnutý na vysoko presné, vysokoúčinné, veľkoobjemové valcové brúsenie vonkajších priemerov guľatých dielov.

Najväčší rozdiel medzi bezhrotou brúskou a bežnou valcovou brúskou je tento: Obrobok nie je držaný ani upnutý hrotmi. Namiesto toho je umiestnený medzi brúsnym kotúčom a regulačným kotúčom a pri brúsení je umiestnený vlastným vonkajším povrchom.

Základný koncept: Čo znamená „bezprostredný“?
Názov "bez stredu" sa vzťahuje na skutočnosť, že obrobok nemusí byť umiestnený podľa stredovej osi svojej osi (t. j. stredových otvorov).

Bežná valcová brúska: Obrobok je podopretý a poháňaný stredmi na oboch koncoch. Presnosť obrábania závisí vo veľkej miere od presnosti stredových otvorov.

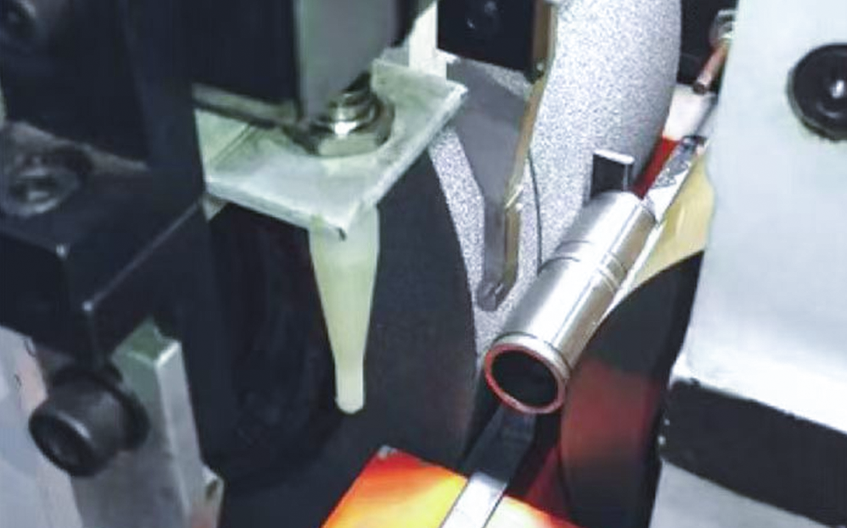

Bezhrotá brúska: Obrobok nie je upevnený hrotmi. Namiesto toho spočíva „voľne“ medzi brúsnym kotúčom a regulačným kotúčom. Zospodu je podopretá čepeľou pracovnej opierky, otáčavo poháňanou regulačným kotúčom a samotné rezanie vykonáva brúsny kotúč.

Hlavné výhody: Kľúčové výhody
  • 01

    Pre ultra vysokú účinnosť nie je potrebné žiadne upínanie

    Obrobky prechádzajú kontinuálne cez oblasť brúsenia priebežným spôsobom. Šetrí veľa času stráveného častým upínaním a zarovnávaním, ktoré potrebujú konvenčné stroje, minimalizuje pomocný čas a zvyšuje efektivitu výroby.

  • 02

    Vynikajúca tuhosť, ideálna pre štíhle hriadele

    Obrobky sú plne podopreté opornými doskami a vodiacimi kotúčmi, čím sa vyhnete problémom s ohýbaním bežným pri tradičnom stredovom brúsení. Je dokonale vhodný na brúsenie štíhlych hriadeľov, krátkych hriadeľov bez stredových otvorov, piestnych čapov a iných podobných dielov.

  • 03

    Stabilná presnosť a jednoduchá automatizácia

    Obrobky sú polohované podľa vonkajšieho kruhu bez chýb upínania. Presnosť zaoblenia vo všeobecnosti dosahuje 2 μm a vysoko presné modely dosahujú 0,5 μm; rozmerová tolerancia môže byť kontrolovaná v rozmedzí 4 μm, až do 2 μm pre prémiové verzie. Môže byť jednoducho vybavený automatickými systémami nakladania a vykladania na realizáciu plne automatizovanej výroby.

  • 04

    Ideálne pre sériovú výrobu

    Po nastavení parametrov je možné dlhodobo udržiavať stabilnú nepretržitú výrobu. Bezhroté brúsky sú preferovaným zariadením na hromadnú výrobu valcových dielov v ložiskách, automobilovom priemysle, elektronike a iných odvetviach.

Výber a aplikácie: Je to pre vás to pravé?
Typické časti: Valcové komponenty, ako sú presné ložiskové ihly/valčeky, piestne čapy, drieky ventilov, vstrekovače paliva, keramické tyče, hriadele tlačiarne a piestnice tlmičov.

Aplikačné scenáre: Veľkoobjemové a vysoko presné brúsenie valcového vonkajšieho priemeru.
