CNC frézovanie a sústruženie

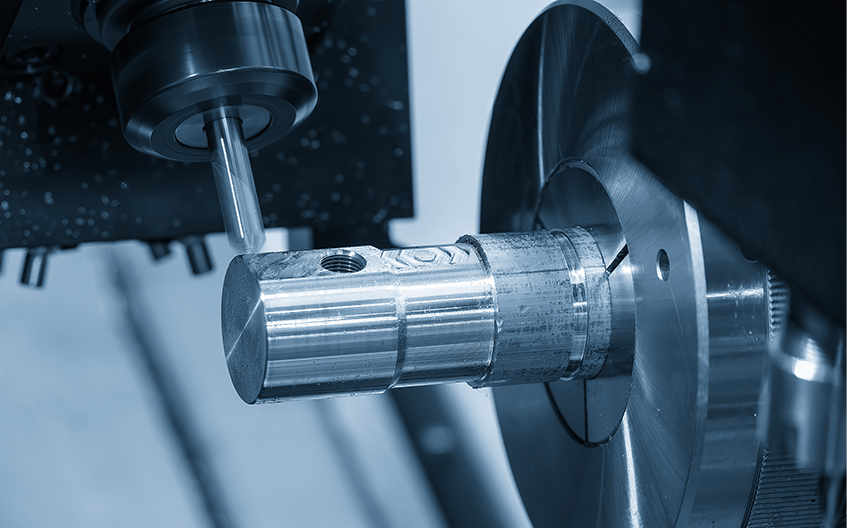

CNC frézovo-sústružnícke centrum (tiež známe ako sústružnícka fréza alebo viacúčelové sústružnícke centrum) možno chápať ako stroj, ktorý spája základné schopnosti CNC sústruhu a CNC obrábacieho centra do jednej platformy.

Jednoducho povedané, je to „sústruh“, ktorý dokáže aj „frézovať“. Má schopnosť sústruhu otáčať obrobok pre sústružnícke operácie a schopnosť obrábacieho centra vykonávať frézovanie, vŕtanie, rezanie závitov a iné operácie pomocou nástrojov pod napätím a funkcie otáčania osi B.

Základný koncept: 1 1 > 2
Na opracovanie zložitej časti (napr. hriadeľa s priečnym otvorom) konvenčnými metódami by ste zvyčajne potrebovali:

Najprv opracujte vonkajší priemer a vnútorný otvor na sústruhu.

Potom presuňte diel do obrábacieho centra, upnite ho do zveráka alebo vlastného upínacieho prípravku, naznačte ho a potom obrobte bočný otvor a drážku.

Celý tento proces si vyžaduje dve samostatné nastavenia, čo spôsobuje chyby pri určovaní polohy a znižuje efektivitu.

Centrum Mill-Turn bolo vyvinuté špeciálne na riešenie tohto problému. Integráciou procesov sústruženia a frézovania do jedného stroja umožňuje „jedno nastavenie, kompletné obrábanie.“

Hlavné výhody: Kľúčové výhody
  • 01

    "Absolútna" presnosť: Eliminuje nahromadené chyby

    Toto je jeho najzákladnejšia hodnota. Diel sa upne iba raz zo surového materiálu na hotový výrobok. Tým sa eliminujú nesúlady údajov spôsobené viacerými nastaveniami. Sústrednosť, kolmosť a presnosť polohy dosahujú najvyššie úrovne, akých je stroj schopný.

  • 02

    „Extrémna“ efektivita: Dramaticky skracuje výrobné časy

    Znížený pomocný čas: Eliminuje čas strávený prenášaním, opätovným upínaním a označovaním dielov medzi strojmi. Vysokorýchlostné simultánne obrábanie: Moderné sústružnícke centrá sú často vybavené dvojitými vretenami (hlavné a vedľajšie vreteno) a dvojitými revolverovými hlavami. Zatiaľ čo hlavné vreteno obrába prednú stranu, pomocné vreteno môže súčasne obrábať zadnú stranu; alternatívne môžu dve veže súčasne rezať rôzne prvky tej istej časti. Celkový čas obrábania možno skrátiť o 50 % alebo aj viac.

  • 03

    Schopnosť obrábania "ďalšej úrovne": Zvláda najzložitejšie geometrie

    Sústružnícke frézovacie centrá majú zvyčajne os B (otočná hlava nástroja), ktorá umožňuje nástrojom priblížiť sa k obrobku z akéhokoľvek uhla. Či už ide o zložité zakrivené povrchy, excentrické kruhy, mnohouholníky, hlboké diery alebo bočné drážky a diery so závitom – všetko sa dá dokončiť jedným ťahom. Typické časti zahŕňajú:

Výber a aplikácie: Je to pre vás to pravé?

Časti typu hriadeľa: Lekárske kostné skrutky, lopatky leteckých motorov, dýzy vstrekovačov paliva, zložité vačkové hriadele.

Časti diskového/nábojového typu: Telesá hydraulických ventilov, kotúče turbín, obežné kolesá, zložité konektory.
